資料擷取系統
應力分析儀
介紹
- 設定簡單清楚，量測易學易用。
- 應變修正功能完整，量測最正確之結果。
- 同時量測應變及電壓訊號，應用範圍廣。
- 內建硬體濾波，量測雜訊抑制效果佳。
- 專用電橋接線盒，接線簡單明瞭，訊號穩定高。
精準的應變量測是不容易的，它會受到環境雜訊之干擾，且必須對應變規、導線電阻、接線方式及溫度影響加以修正，對於不熟悉應變量測方法的使用者而盲，可能會量測到錯誤的資料。PCB Data Logger 是專為應變量測而設計之系統，目的在於大幅簡化應變量測的複雜性，不僅使初學應變者可透過此系統量測得到正確的資訊，對於熟悉應變量測者更是一套完整但使用簡單的系統工具。舉凡長導線的修正、溫度對導線與應變規的影響、Shunt 校正、電橋平衡等功能均已內建在系統中，使用者只需簡單的設定即可執行正確的應變量測。
| 規格 |
| 輸入電源 | 100~240 Vac 1A |
| 介面 | USB 2.0 |
| 通道數 | 8、16、24、32、40、48、56、64、128、256等 |
| 量測電橋種類 | 1/4橋 |
| 應變規電阻 | 120 or 350 Ω(二線式/三線式) 訂購時需指定 |
| 應變範圍(ue) | 40000 |
| 量測速度 | 200K、100K、50K、10K、5K、2.5K、2K、1K、500、200、100 |
| 檔案分析 | 支援 (>500MB) |
| 同步量測 | 支援 |
| 時間連續紀錄 | 支援 |
| 溫度補償 | 支援(需額外選購溫度模組) |
| 觸發量測 | 支援 |
| 應變歸參數 | GF、Gauge Resistance、Lead wire Resistance |

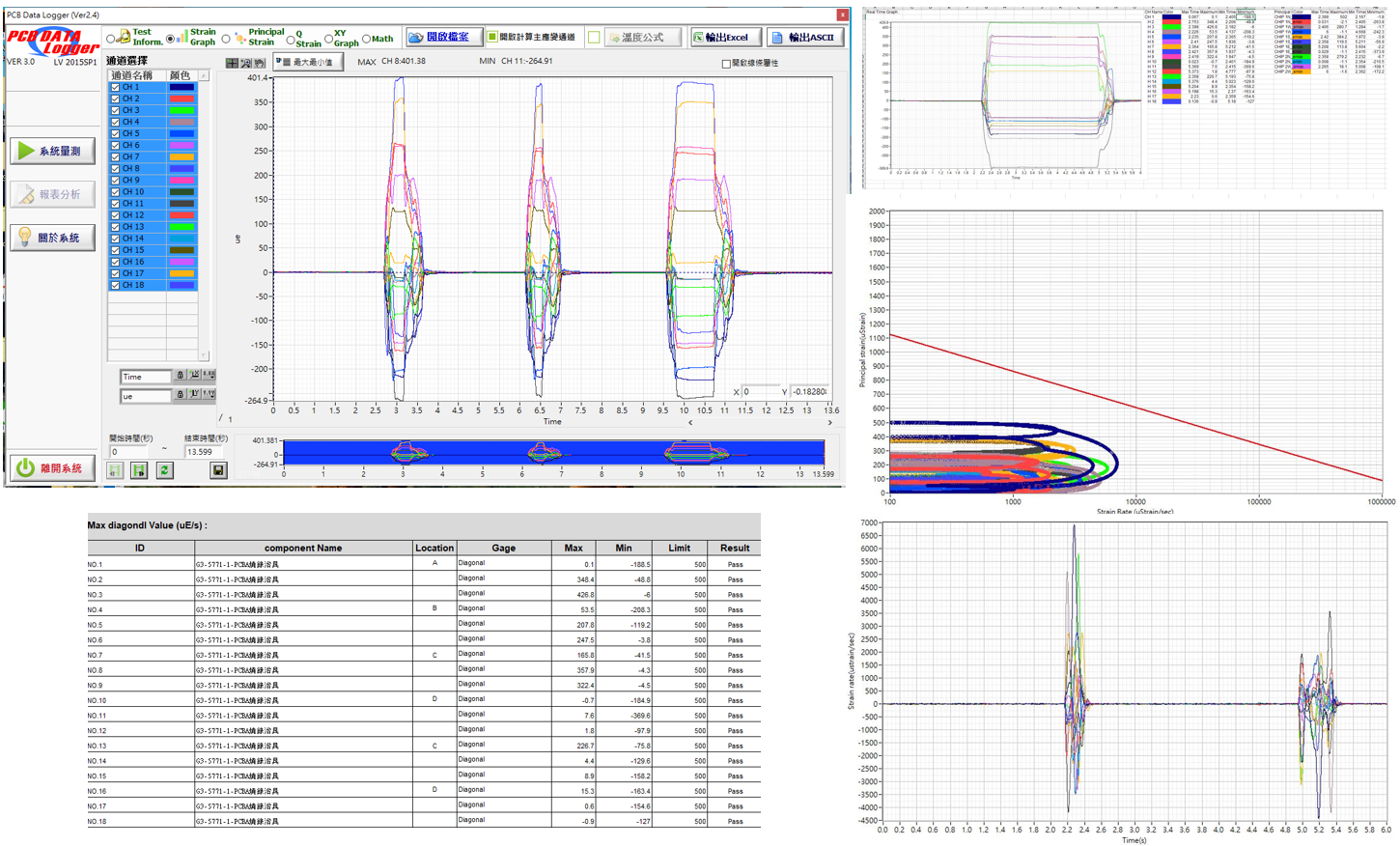

| 波型圖、XY圖、數據圖 | 支援 |
| 儀表顯示 | 支援 |
| 輸出 | EXECEL / ASCII |
| 支援語言 | 英文、簡體中文、繁體中文 |
| 支援作業系統 | Windows 11 、WIN10 |
